2D CAD vászon
Vektoros rajzfelület vonalakkal, polyline-nal, ívekkel, körökkel, téglalapokkal, sokszögekkel és szöveggel. Méretezés, tömbösítés, kényszermegoldó és rétegkezelés — közvetlenül a CAM alá szervezve.
DCNCD
Letöltés
DCNCD
Letöltés
WPF / .NET 8 · Windows x64 / x86
A DCNCD integrált CNC vezérlő- és CAD/CAM alkalmazás esztergához és marógéphez. Rajzold meg a kontúrt, tervezd meg a megmunkálást, ellenőrizd szimulációval, majd küldd a Grbl vagy LPT hardverre — mindezt egyetlen, magyar nyelvű felületről.
Modulok
A DCNCD nem külön eszközök gyűjteménye: a rajz, a megmunkálás, a szimuláció és a vezérlés ugyanabban az ablakban, egymásra épülve él.
Vektoros rajzfelület vonalakkal, polyline-nal, ívekkel, körökkel, téglalapokkal, sokszögekkel és szöveggel. Méretezés, tömbösítés, kényszermegoldó és rétegkezelés — közvetlenül a CAM alá szervezve.

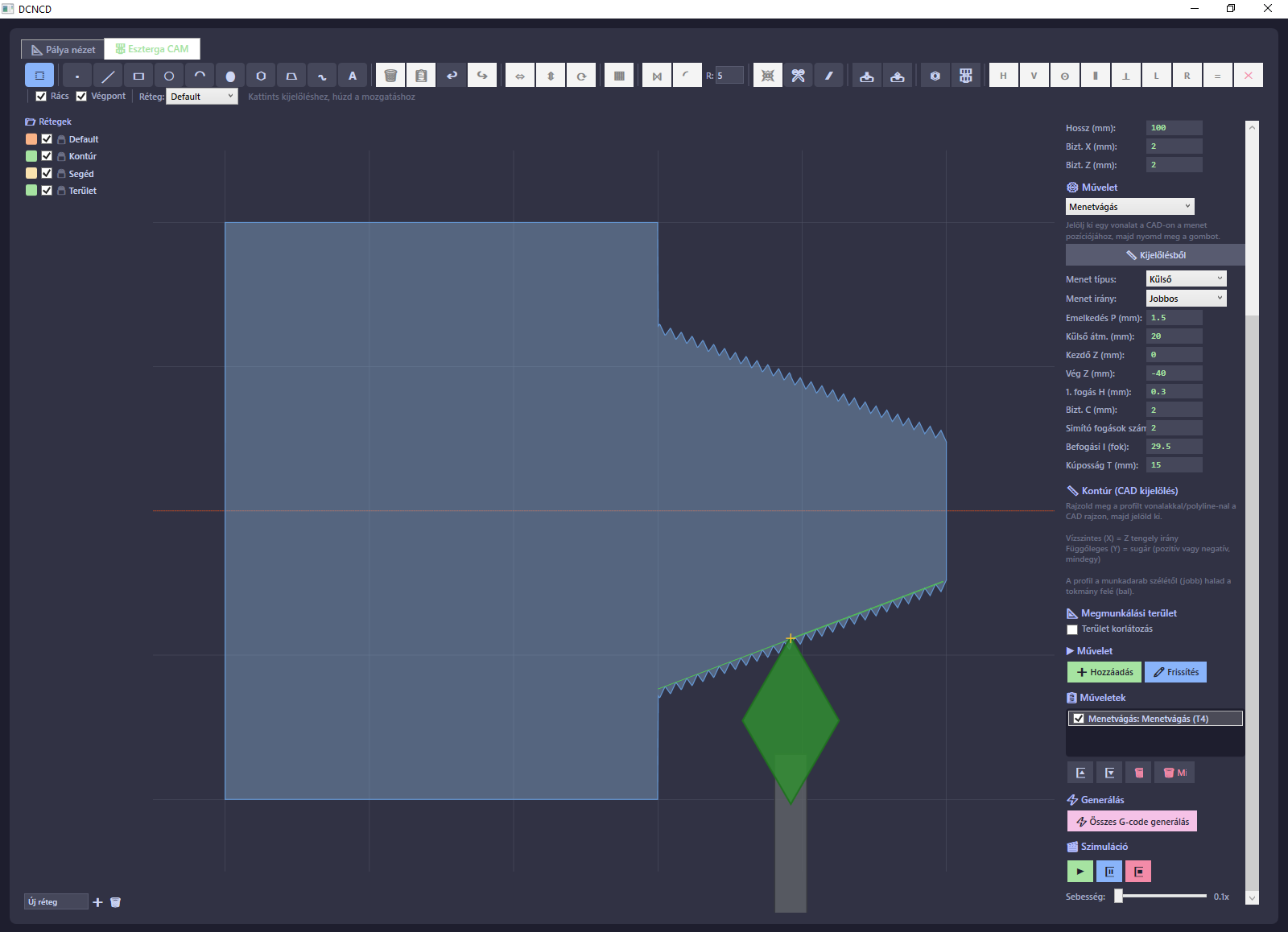

Nagyolás, simítás, menetvágás, beszúrás, homlokolás, fúrás és belső esztergálás — csúcsrádiusz-kompenzációval.
2D zsebmarás és V-carve gravírozás szerszámkönyvtárral és anyagadatbázissal.

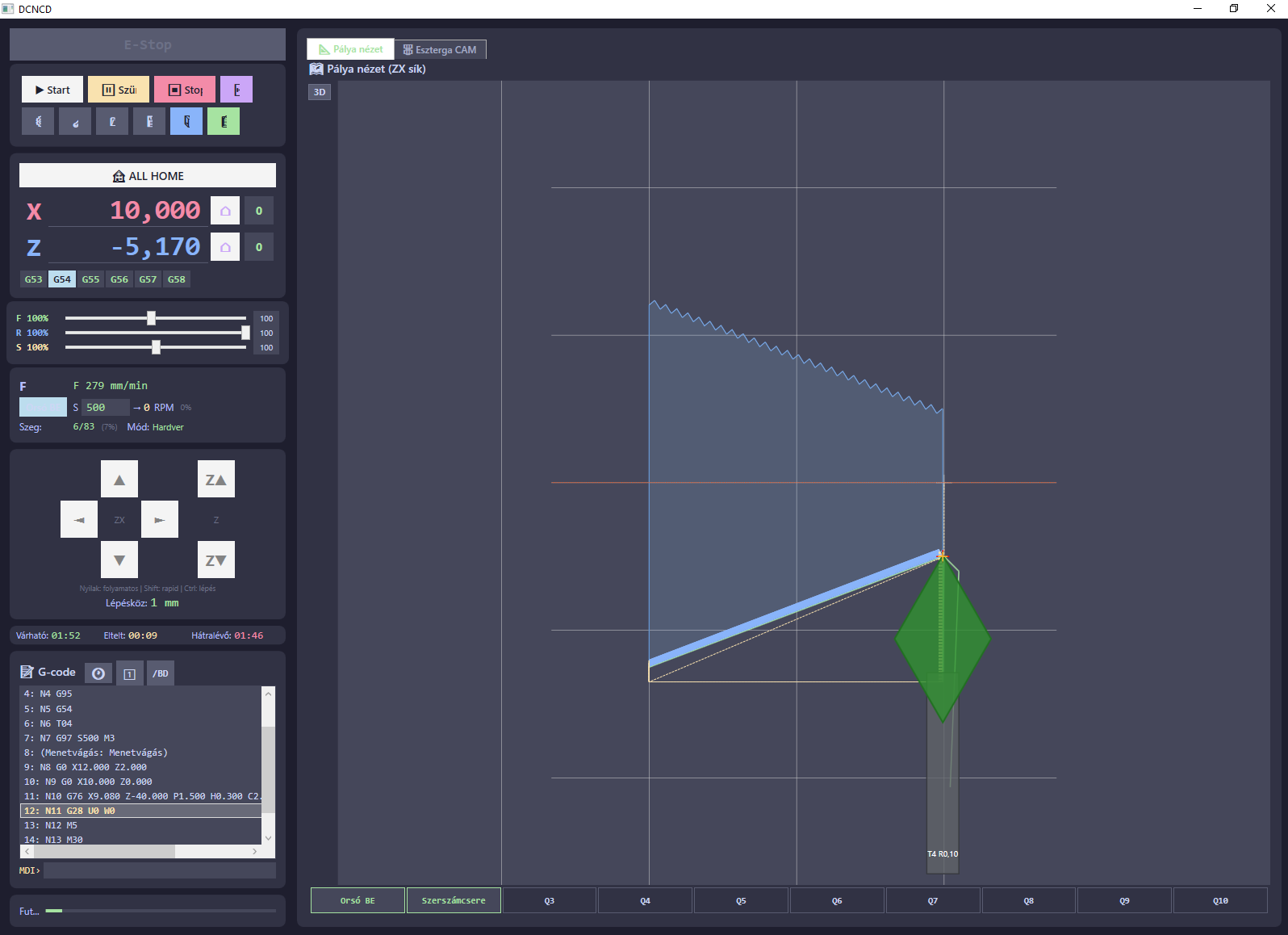

Lépésenként lejátszható 2D/3D pályaszimuláció, majd valós idejű futtatás Grbl soros vagy LPT párhuzamos hardveren — look-ahead mozgástervezővel és szinkron menetvágással.
CAD modul
Nem kell külön rajzolóprogram. A vektoros vászon eszköztárral, rácsra illesztéssel és rétegszűréssel dolgozik, a kontúrok pedig egyenesen a CAM műveletek bemenetévé válnak.
Esztergás CAM

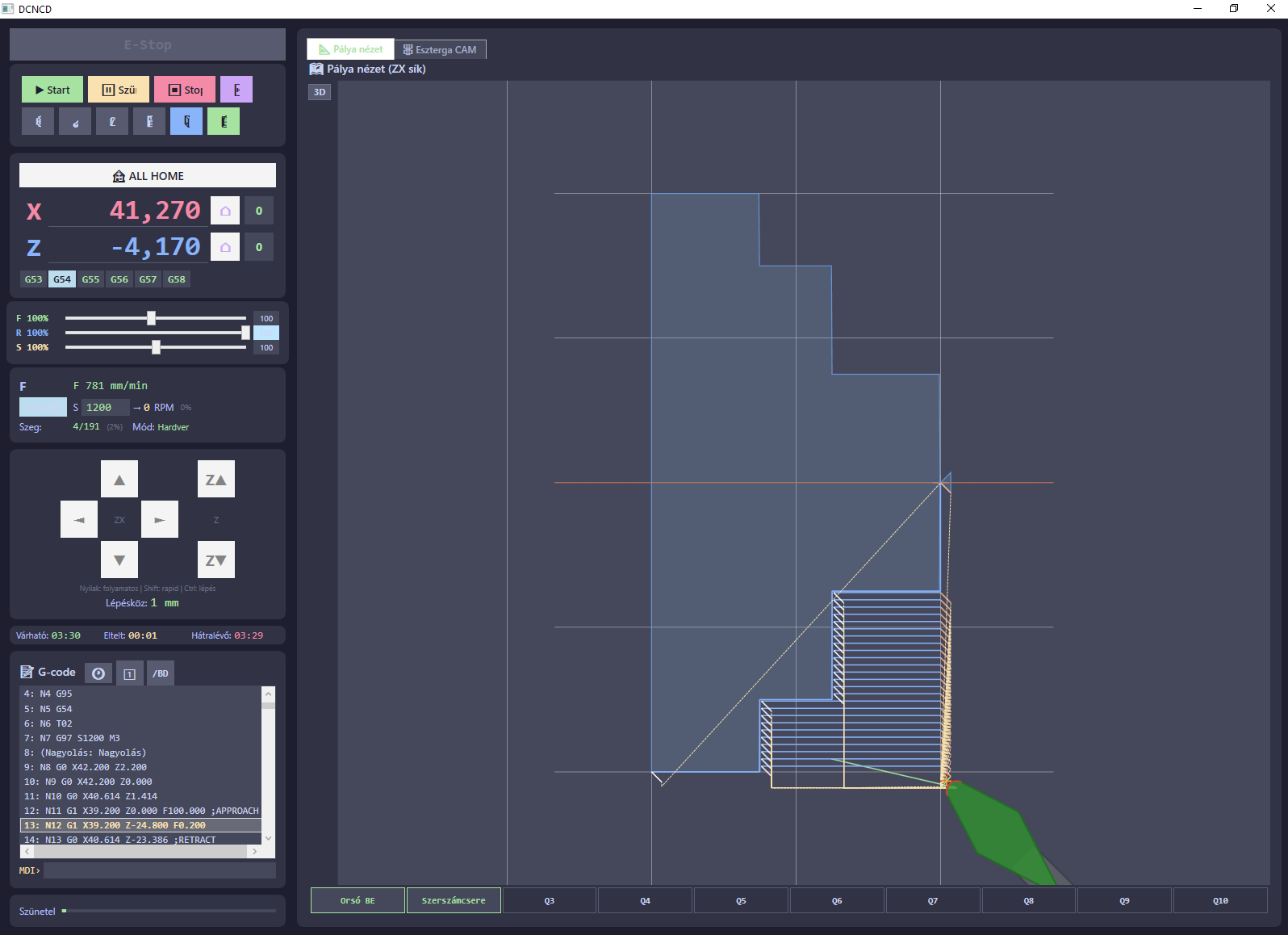

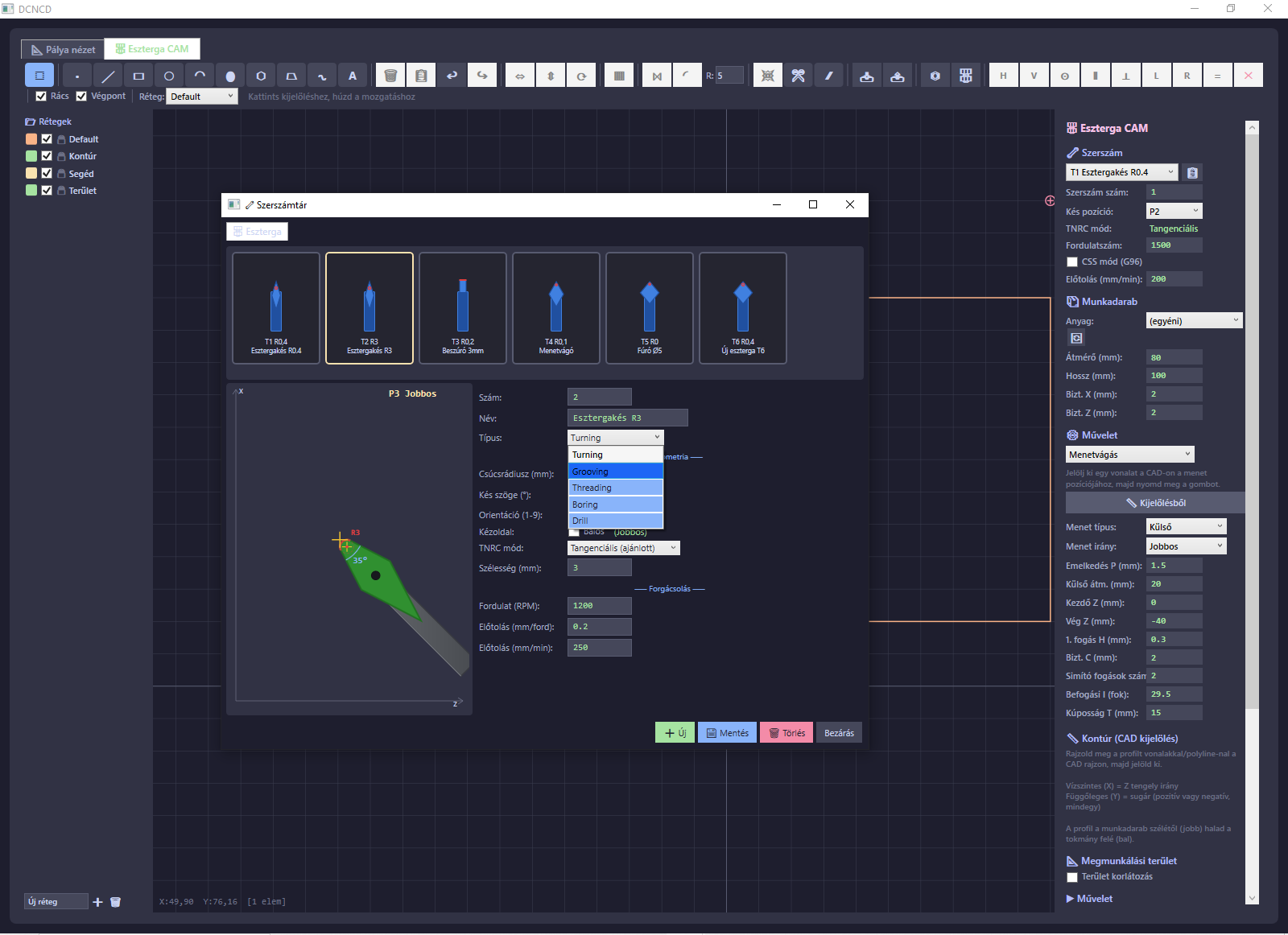

A pályagenerátor a szerszám valódi csúcsrádiuszát és orientációját veszi figyelembe, így a nagyolás garantáltan párhuzamos fut a simítási pályával — a V-völgyek csúcsában és a ferde falakon is.
Marós CAM

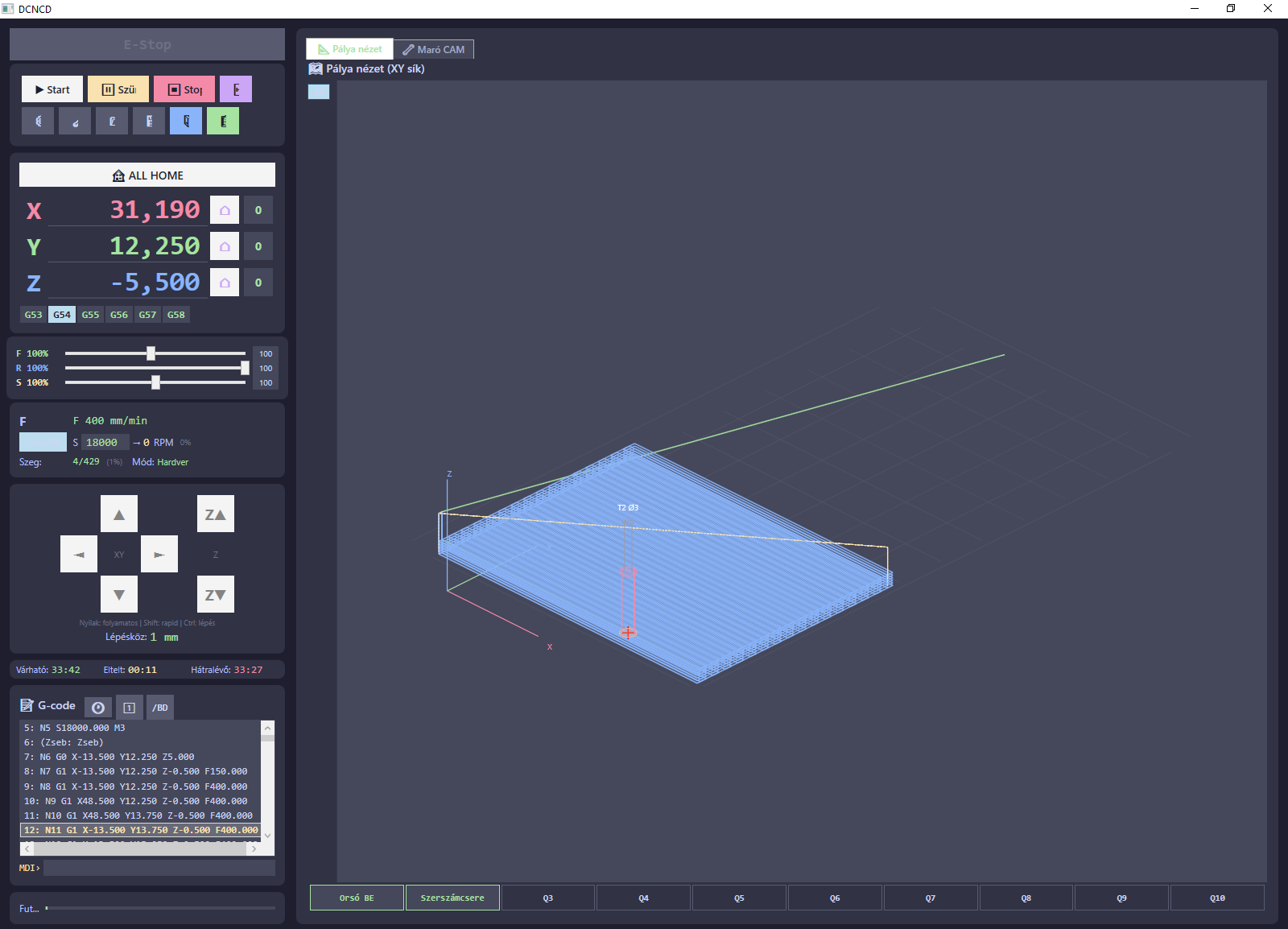

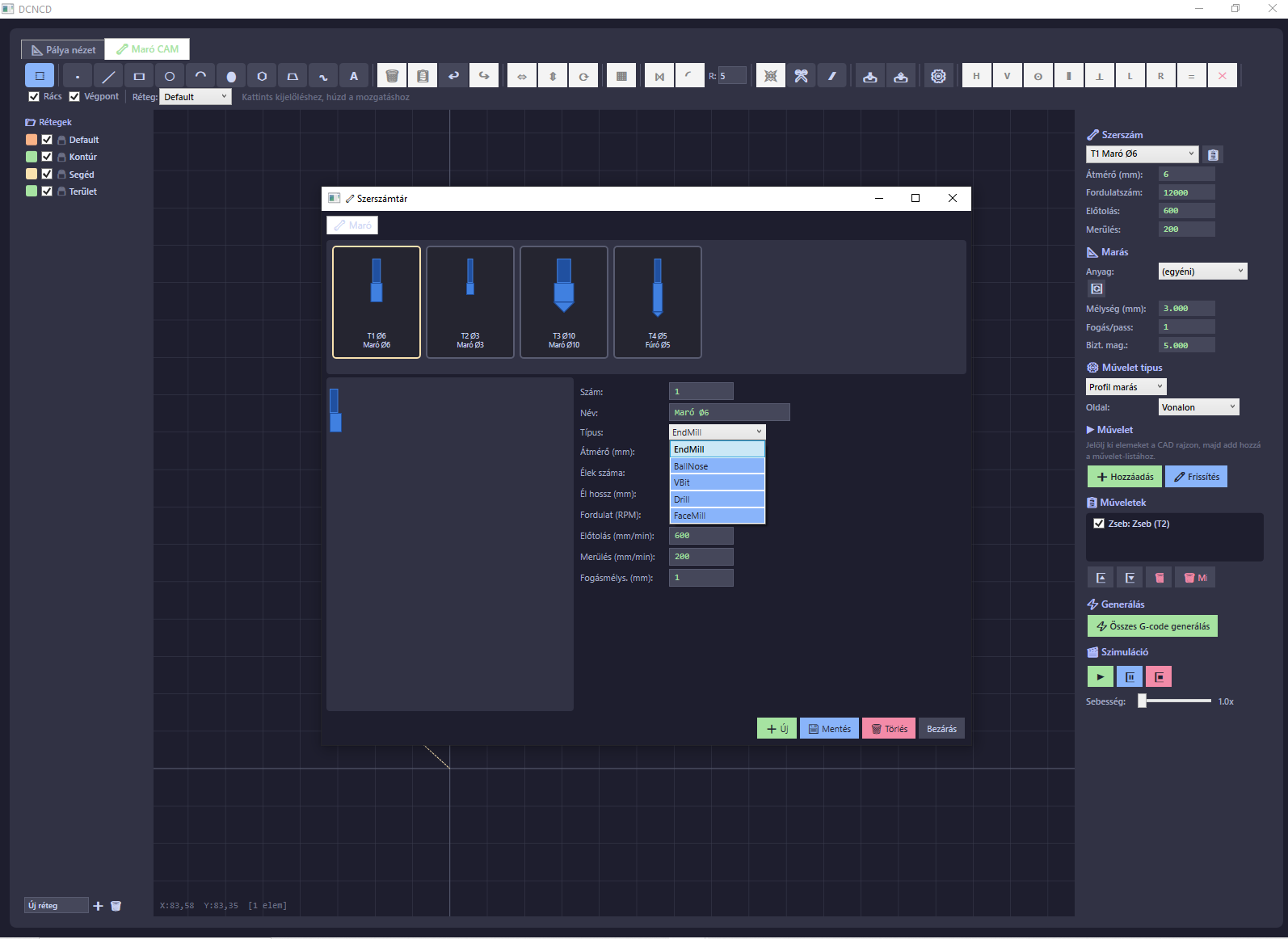

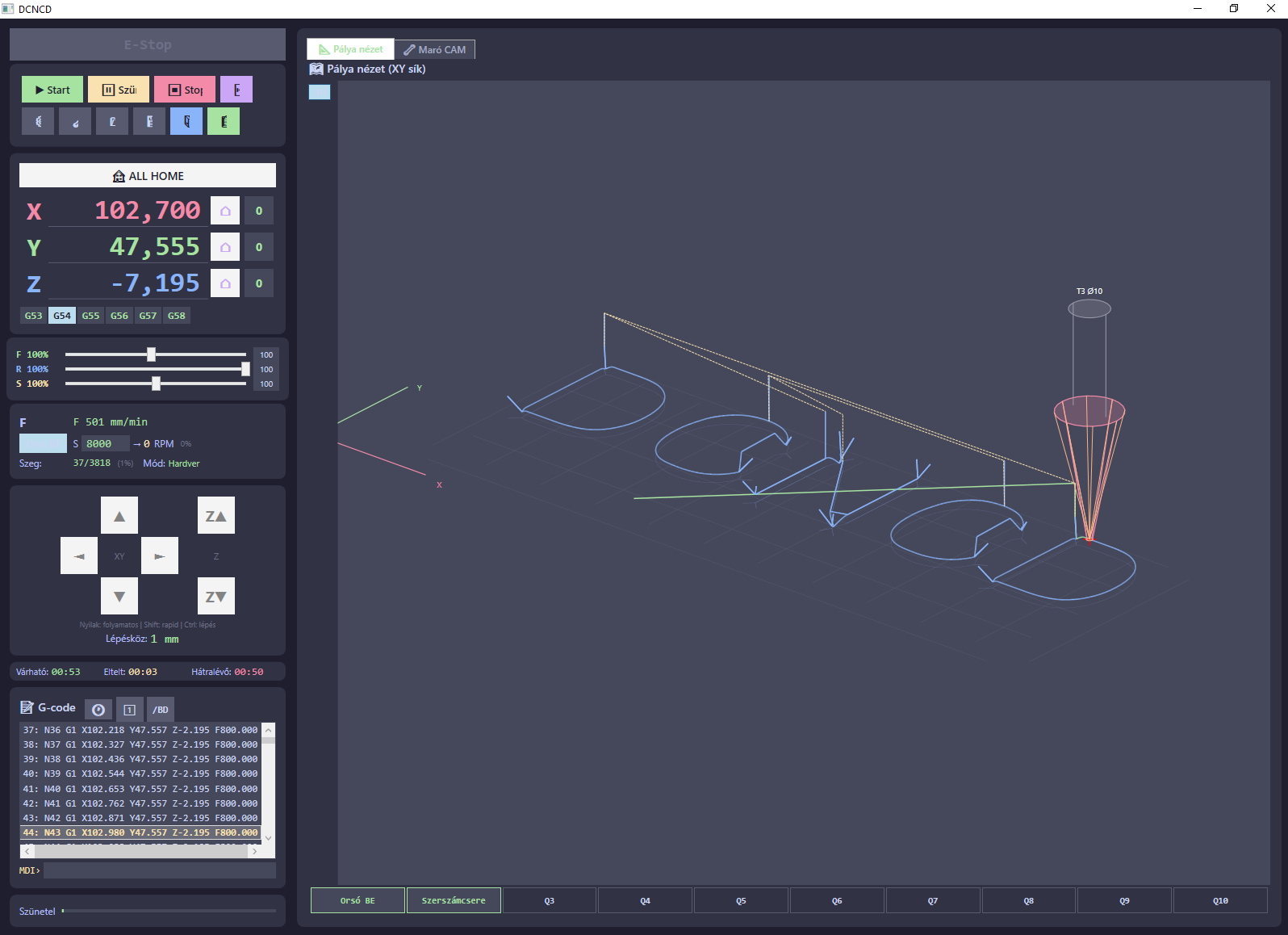

A marós ág 2D zsebmarást és V-carve gravírozást kínál. A pálya 3D-ben nézhető és szimulálható, a paraméterek pedig szerszámkönyvtárból és anyagadatbázisból jönnek.
Szimuláció · mozgás · hardver
A generált pálya előbb szimulátorban fut le, majd a look-ahead tervező adja a lépéseket a valós hardvernek — soros Grbl vagy régi LPT porton.

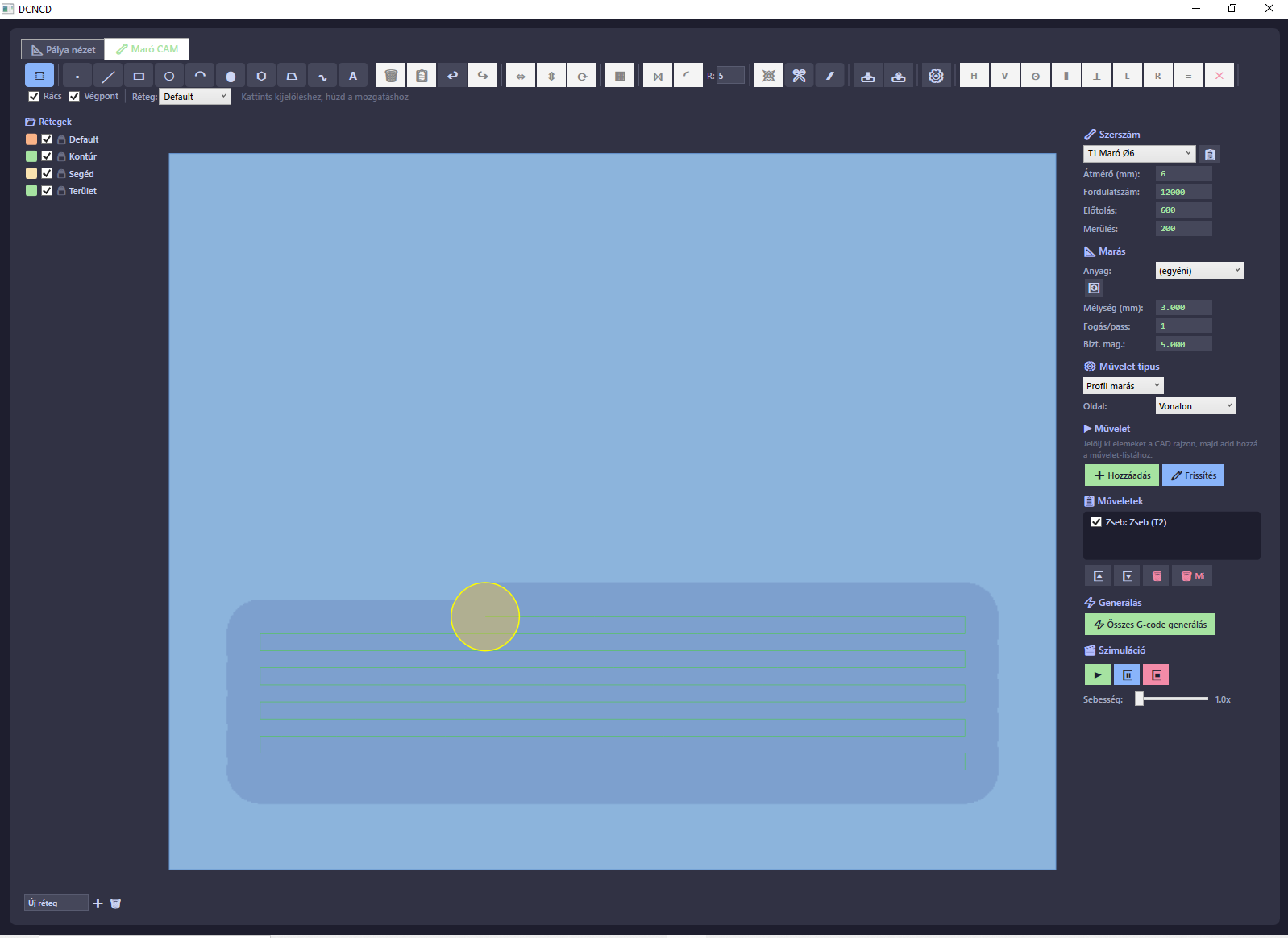

Esztergás és marós szimulátor nyersanyag-blokkal, készülő darabbal és szerszám-animációval. Sebességcsúszka 1×–13×, lépésenkénti lejátszás, szünet és leállítás.
Look-ahead pályatervező gyorsulás- és sebességkorláttal, lépésgenerátor, menetvágási ciklus, homing szekvencia és vágókorrekció.
DRO kijelző, G53–G58 munka-nullpontok, előtolás/rapid/orsó override csúszkák, jog vezérlés, gyorsgombok és makrók, beépített G-kód szerkesztő és MDI sor.

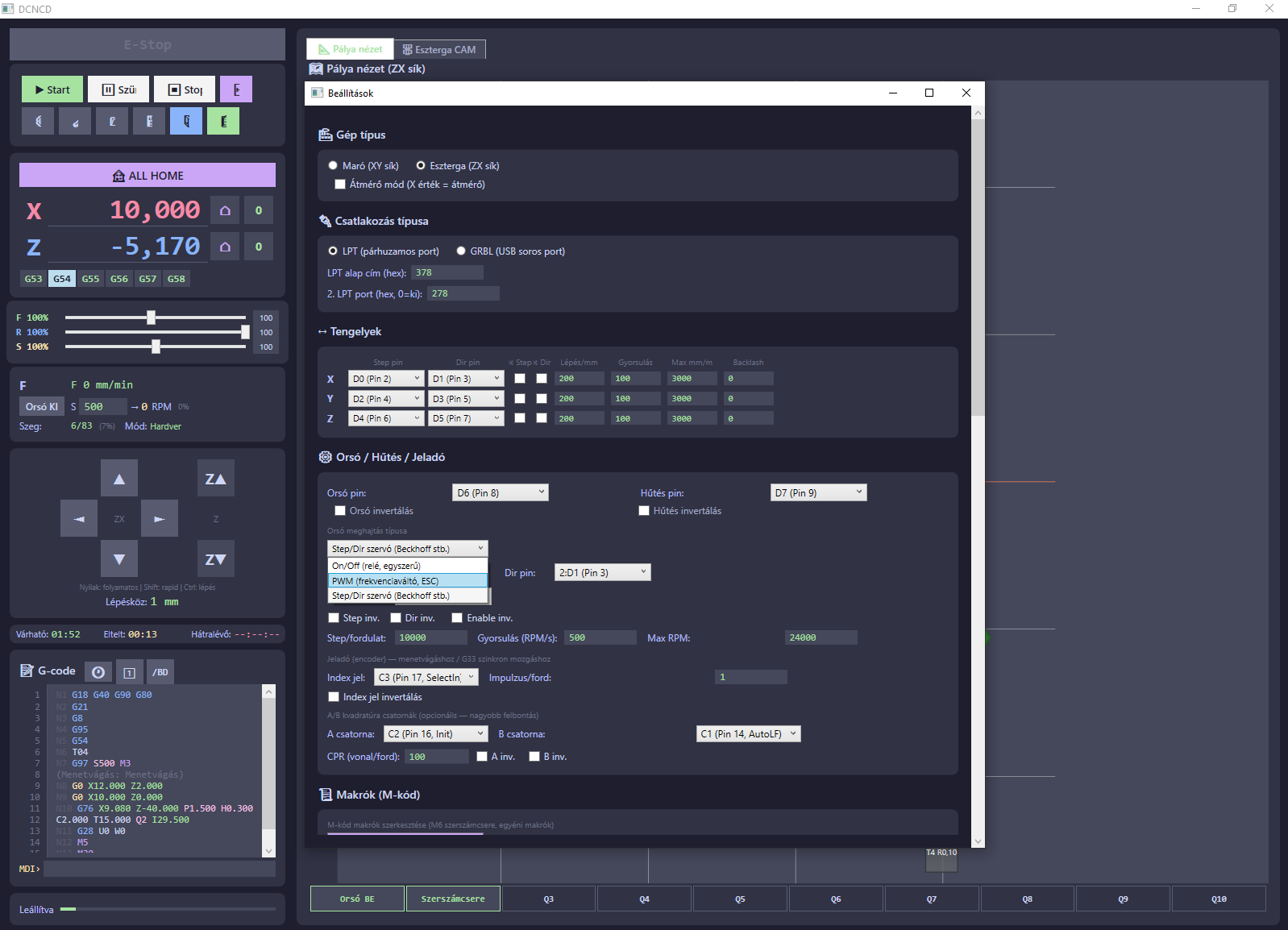

Grbl soros vezérlő, LPT párhuzamos port a régi hardverhez. Orsó: PWM, léptető-hajtás és enkóder a szinkron menetvágáshoz.
Galéria
Kattints egy képre a nagyításhoz. Minden képernyőkép a valós, magyar nyelvű felületről készült.
Műszaki adatok
Töltsd le a részletes kezelési útmutatót PDF formátumban.
Próbáld ki a DCNCD demó verziót – Windows telepítő (.exe).
